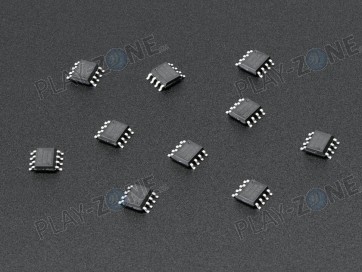

WS2811 NeoPixel LED Driver Chip - 10 Pack

Stellen Sie Ihre eigenen intelligenten LEDs mit demselben Chip her, der auch in unseren NeoPixel-Streifen und -Pixeln verwendet wird.

Dieser winzige SOIC-8-Chip ist relativ einfach zu löten und kann eine einzelne RGB-LED mit gemeinsamer Anode oder drei einfarbige LEDs Ihrer Wahl ansteuern. (Die Ausgänge sind NPN-Transistoren, so dass sie nicht mit gemeinsamer Kathode funktionieren!) Die Ausgänge sind jeweils ~18mA Konstantstrom, so dass die Farbe sehr konsistent sein wird, auch wenn die Spannung variiert. Es sind keine Vorwiderstände erforderlich.

Die Pixel sind "verkettbar", indem der Ausgang eines Chips mit dem Eingang eines anderen verbunden wird - Diagramme und Pinbelegungen finden Sie im Datenblatt. Um den Chip klein zu halten, gibt es nur eine einzige Datenleitung mit einem sehr timingspezifischen Protokoll. Da das Protokoll sehr empfindlich auf das Timing reagiert, erfordert es einen Echtzeit-Mikrocontroller wie einen AVR, Arduino, PIC, mbed usw. Der Chip unterstützt zwei Geschwindigkeiten, eine 400KHz und eine 800KHz. Die Neopixel-Bibliothek für Arduino unterstützt beide! Da sie eine handoptimierte Assemblierung erfordert, ist sie nur für AVR-Kerne geeignet, aber andere haben diesen Chiptreibercode vielleicht portiert, also googeln Sie bitte. Bei Verwendung der langsamen Taktrate ist ein 4MHz oder schnellerer Prozessor erforderlich.

Wir im Pack zu 10 Stk. geliefert.
