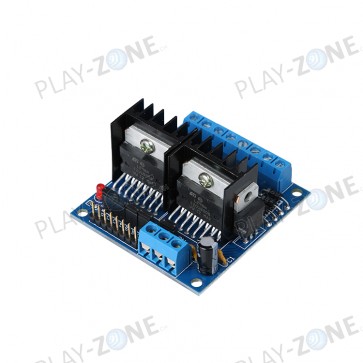

YFRobot Twin Dual L298N Motor Driver Board (4 Motoren)

Schrittmotor-Treiber-Modul mit zwei L298N Dual DC-Motor-Treiber-Chip

Damit können bis zu 4 DC Motoren von 3V bis 36V mit bis zu 25W betrieben werden.

Spezifikationen:

• Mikroprozessoreingänge IN1 - IN8, VCC, GND (5V)
• Motorenausgänge M1, M2, M3, M4
• Motorenversorung VIN,GND (3 - 36V)
• Grösse: 5.7cm x 5.3cm
• Höhe (inkl. Kühlkörper): 2.7cm

Anschlüsse:

• IN1 - IN8: Steuereingänge der Motoren (IN1/2 -> Motor 1, IN 3/4 -> Motor 2, IN 5/6 -> Motor 3, IN 7/8 -> Motor3)
• EN1 - EN4: Enable-Eingänge der Motoren (High = Enabled, Low = Disabled, durch setzen des Jumpers zwischen ENx und VCC kann der Motor fix enabled werden)
• ON / OFF: Auswahl der Stromversorgung (OFF = Motoren mit 5V Spannung, VIN == VCC / ON = Separate Stromversorgung Motoren / Logik)
• VIN / GND: Stromversogung Motor
• VCC / GND: 5V
